特長

CSD シリーズコンポネントタイプは、極限まで扁平を追求したタイプです
CSG/CSF シリーズと比べて、軸方向の長さを、およそ50%短縮しました

※ 製品画像・CAD画像は参考です
  詳細形状はこちらから確認ください

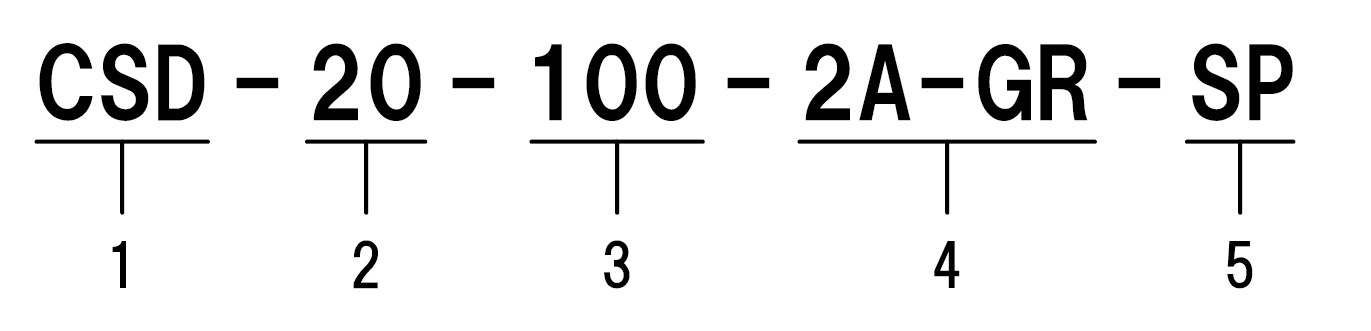

型式

  1. 機種名 : CSDシリーズ
  2. 型番 : 14, 17, 20, 25, 32, 40, 50
  3. 減速比 : 50, 80, 100, 120, 160
  4. 型式 : 2A-GR = コンポネントタイプ(型番14, 17は2A-R)
  5. 仕様 :
    • 無記入 = 標準品
    • BB = フレクスプラインのボス穴を最大径にした場合(詳細については、カタログをご覧ください)
    • BB-SP = BB仕様での他部位特殊仕様製品(詳細については、カタログをご覧ください)
    • SP = 特殊仕様

カタログ

カタログデータの印刷・ダウンロードには、会員登録が必要です。

会員登録はこちら

カタログ シリーズ名 カタログ名 日本語 英語 繁体字
--- CSDシリーズ コンポネントタイプ ハーモニックドライブ®総合カタログ 2404-27R

技術資料・ソフトウェア

技術資料データの印刷・ダウンロードには、会員登録が必要です。

会員登録はこちら

区分 型式/シリーズ 資料名/ソフト名 詳細 日本語
技術資料 ハーモニックドライブ® 減速機 ハーモニックドライブ® 減速機 技術資料

関連製品

スタンダードモデルのCSFシリーズからトルク容量が30%、減速機寿命が43%向上した最もハイスペックなモデルです。 コンポネントタイプは、3 つの基本部品のみで構成されます。機械・装置に直接組み込むタイプでデザインの自由度を高めます。
中空形状のハーモニック・ドライブ®です。 コンポネントタイプは、3 つの基本部品のみで構成されます。機械・装置に直接組み込むタイプでデザインの自由度を高めます。
スタンダードモデルのSHFシリーズからトルク容量が30%、減速機寿命が43%向上した最もハイスペックなモデルです。 コンポネントタイプは、3 つの基本部品のみで構成されます。機械・装置に直接組み込むタイプでデザインの自由度を高めます。

お問い合わせ

製品に関するご意見はお問い合わせフォーム、もしくは最寄りの営業所までご連絡ください。

「ハーモニックドライブ🄬」の学術的及び一般名称は「波動歯車装置」であり、「ハーモニックドライブ🄬」の名称は当社が製造販売する製品にのみ使用できる登録商標です。
