KDU/HA-770シリーズ ダイレクトドライブ・モータ、サーボドライバ / 高精度タイプ

特長

超高分解能に特化した、ダイレクトドライブモータです

・超高分解能
  分解能:11,840,000分割/回転 (0.11arc-sec/pulse)
・高精度
  絶対位置決め精度:10arc sec
  繰り返し位置決め精度:±0.5arc sec
・停止安定性
  サーボロック時の停止安定性:±2パルス(±0.22arc sec)以内
・大きい中空径
  モータ外径φ130mm
・中空穴系φ50mm


※ 製品画像・CAD画像は参考です
  詳細形状はこちらから確認ください

型式

ダイレクトドライブ・モータKDUシリーズは、ACサーボドライバHA-770との組み合わせによるシステムとなります

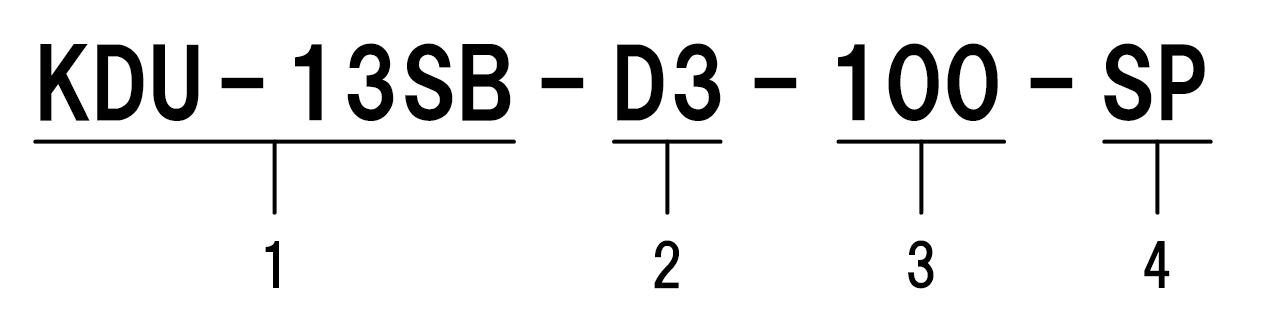

システムの型式名と記号の見方は次の通りです
ご注文の際には、次の型式名でご注文ください

  1. 機種名 : ダイレクトドライブ・モータ KDUシリーズ
    • KDU-13SB = KDU-13SB-E10
    • KDU-13WB = KDU-13WB-E10
  2. システム表記 : ACサーボドライバHA-770-2との組み合わせ
  3. 電源電圧 :
    • 100 = AC100V
    • 200 = AC200V
  4. 特殊仕様 :
    • 無記入 = 標準品
    • SP = 特殊仕様

カタログ

カタログデータの印刷・ダウンロードには、会員登録が必要です。

会員登録はこちら

カタログ シリーズ名 カタログ名 日本語 英語 繁体字
--- KDUシリーズ ダイレクトドライブ・モータ メカトロニクス製品総合カタログ 2301-26R

技術資料・ソフトウェア

技術資料データの印刷・ダウンロードには、会員登録が必要です。

会員登録はこちら

区分 型式/シリーズ 資料名/ソフト名 詳細 日本語
技術資料 KDUシリーズ ダイレクトドライブ・モータ 技術資料
技術資料 HA-770-2 KDU用ドライバ 技術資料
ソフトウェア PSF-770 HA-770シリーズ用 サーボパラメータ設定ソフトウェア Ver.1.00 Download
