LAH-46シリーズ　DCサーボアクチュエータ　/　中推力・位置決めタイプ

特長

LAHシリーズは小型・高分解能・高推力を兼ねそろえたリニアアクチュエータです

・最大推力:390N（40kgf）
・分解能:0.069μm
・ストローク:10mm、30mm
・最大送り速度:3.7mm/s
・繰返し位置決め精度:±0.5μm/ストローク1mm
・ロストモーション:5μm/ストローク1mm
・駆動モータをステッピングモータに変更が可能です

※ 製品画像・CAD画像は参考です
詳細形状はこちらから確認ください

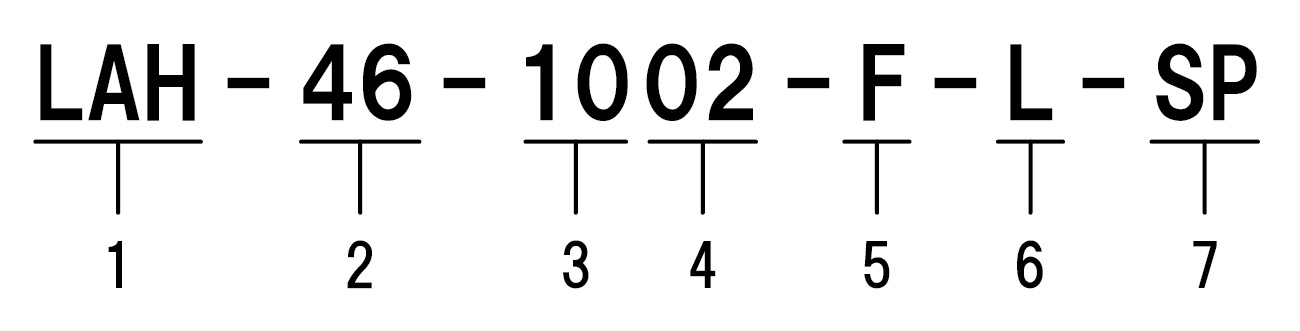

型式

機種名 : LAHシリーズ
サイズ : 46, 80
ストローク（mm） : 10, 30（LAH-46）, 50（LAH-80）
定格推力（N） : 200（LAH-46）, 2000（LAH-80）
取付形状 : F = フランジ取付型
駆動モータ :
- 省略 = DCサーボモータ駆動（オープンコレクタ方式）
- L = DCサーボモータ駆動（ラインドライバ方式）
特殊仕様 :
- 無記入 = 標準品
- SP = 特殊仕様

カタログ

カタログデータの印刷・ダウンロードには、会員登録が必要です。

会員登録はこちら

カタログ	シリーズ名	カタログ名	日本語	英語	繁体字
	--- LAH-46シリーズ　リニアアクチュエータ	メカトロニクス製品総合カタログ	PDF 2301-26R

カタログ一覧へ

技術資料・ソフトウェア

技術資料データの印刷・ダウンロードには、会員登録が必要です。

会員登録はこちら

区分	型式/シリーズ	資料名／ソフト名	詳細	日本語
技術資料	LAHシリーズ	精密小型リニアアクチュエータ（DCサーボモータ駆動）技術資料・取扱説明書	LAH-46-1002-F、LAH-46-3002-F	PDF 2107-6R
