FPAシリーズ　ACサーボアクチュエータ　/　高速・扁平タイプ

特長

精密遊星歯車減速機ハーモニックプラネタリ® と専用AC サーボモータを一体化した製品です

・扁平薄型形状
・低損失
・高剛性、低バックラッシ
・幅広い速度- トルク特性で各種運転条件に対応
・ワンタッチロックコネクタ
・三菱電機株式会社「MELSERVO-J5」サーボシステムネットワーク CC-Link IE TSN 、SSCNETⅢ/H 、EtherCAT® に対応

※ 製品画像は参考です

三菱電機MR-J5アンプ用 mmd2ファイル　　こちらから取得できます

CC-Link IE TSNはCC-Link協会の登録商標です。
MELSERVO、MELSERVO-J5、SSCNETは三菱電機株式会社の登録商標です。
SSCNETⅢ/H は三菱電機株式会社の商標です。
EtherCAT® は、Beckhoff Automation GmbH（ドイツ）よりライセンスを受けた特許取得済み技術であり登録商標です。

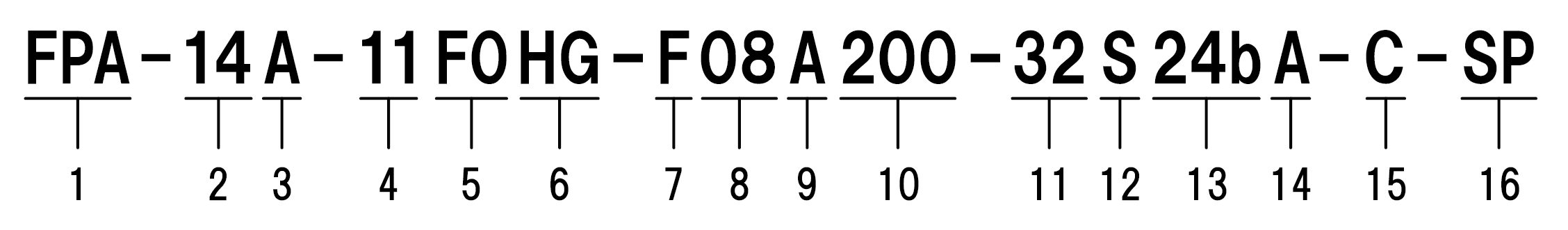

型式

機種名 : AC サーボアクチュエータ FPA シリーズ
型番 :
- 14, 20, 32
バージョン記号
ハーモニックドライブ®減速比 :
- 型番14 = 11, 15, 33
- 型番20 = 5, 11
- 型番32 = 21, 45
出力軸形状 :
- F0 = フランジ出力
- J2 ＝ストレート軸、キー溝無（型番11は J20）
- J6 = ストレート軸、キー付、センタタップ付（型番11は J60）
  ※ 型番65の軸出力は特殊対応となります
減速機種類 :
- HG = 遊星歯車減速機　HPGシリーズ
モータバージョン : F
モータサイズ :
- 08 = 型番14
- 12 = 型番20, 32
ブレーキ :
- A = ブレーキ無
適用サーボドライバ入力電圧 :
- 200 = AC200V
エンコーダタイプ :
- 32 = Aフォーマット準拠、伝送速度：4Mbps、1対1接続
エンコーダ方式 :
- S = 多回転アブソリュート（外部バッテリバックアップ方式）
エンコーダ分解能 :
- 24b = 24bit アブソリュートエンコーダ 16777216 パルス/回転
エンコーダ位相角 : モータU 相誘起電圧とアブソ原点の位相差
- A = 0度
コネクタ仕様 :
- C = 標準コネクタ付
特殊仕様 :
- 無記入 = 標準品
- SP = 特殊仕様
  ※特殊仕様品およびオプションのUL対応については、お問い合わせください。

カタログ

カタログデータの印刷・ダウンロードには、会員登録が必要です。

会員登録はこちら

シリーズ名	カタログ名	日本語	英語
FPAシリーズ + パナソニック（株） MINAS A6N/A6B/A6S	新製品ニュース Vol.54	PDF 2601-0R
FPAシリーズ+三菱ACサーボ MELSERVO-J5	新製品ニュース Vol.53	PDF 2601-0R
FPAシリーズ	新製品ニュース vol.52	PDF 2512-0R	PDF 2512-0R
