FHA-C mini シリーズ LWタイプ　ACサーボアクチュエータ　/　小型・軽量・扁平タイプ

New

特長

ハーモニックドライブ® と専用設計による超扁平AC サーボモータを一体化したAC サーボアクチュエータです。
軽さと薄さを追求する場面でお役立ていただけます。

・AC100/200V、DC24Vに対応
・最新ドライバー　HA-900Ａとの稼働が可能

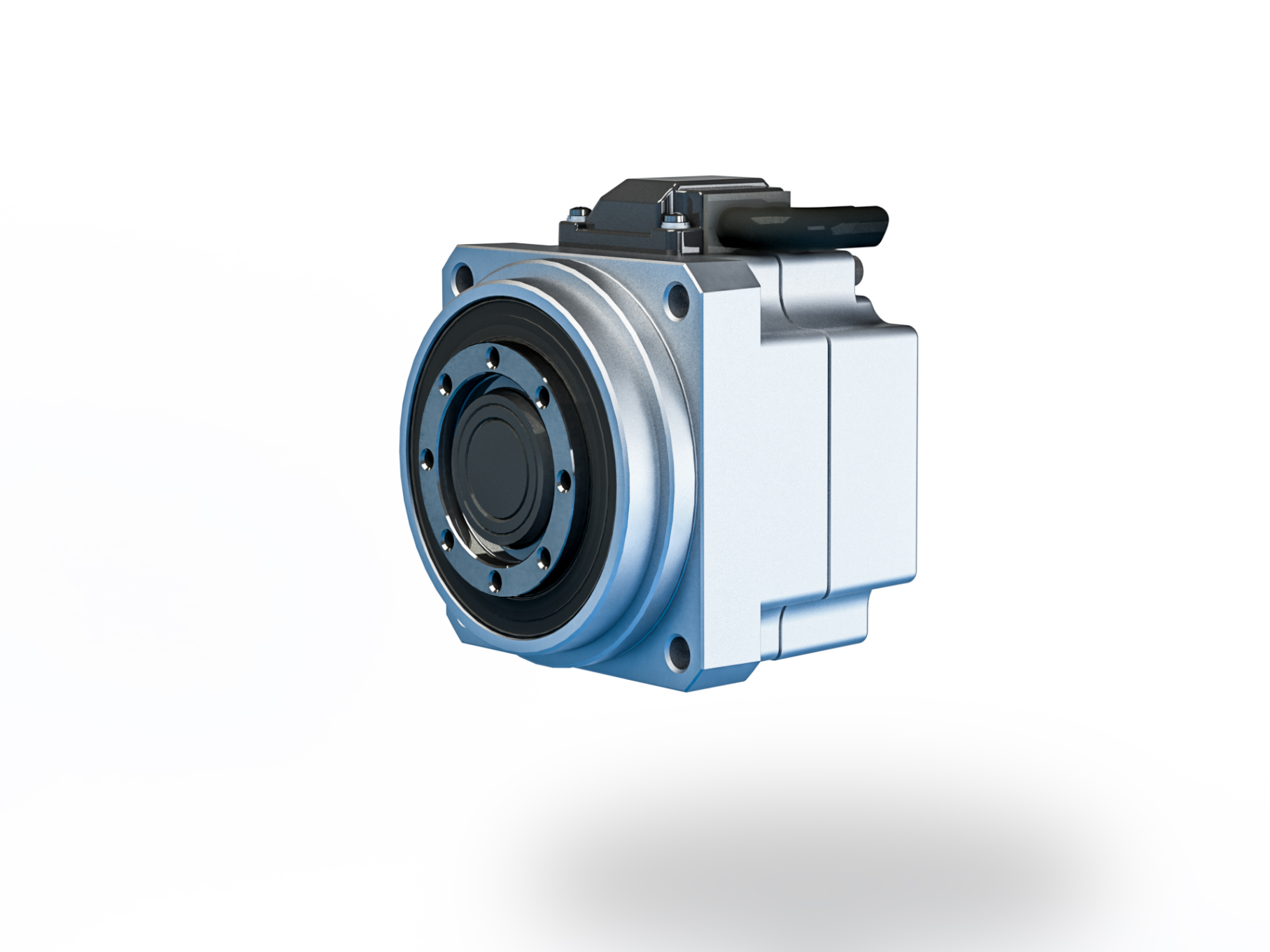

※ 製品画像は参考です

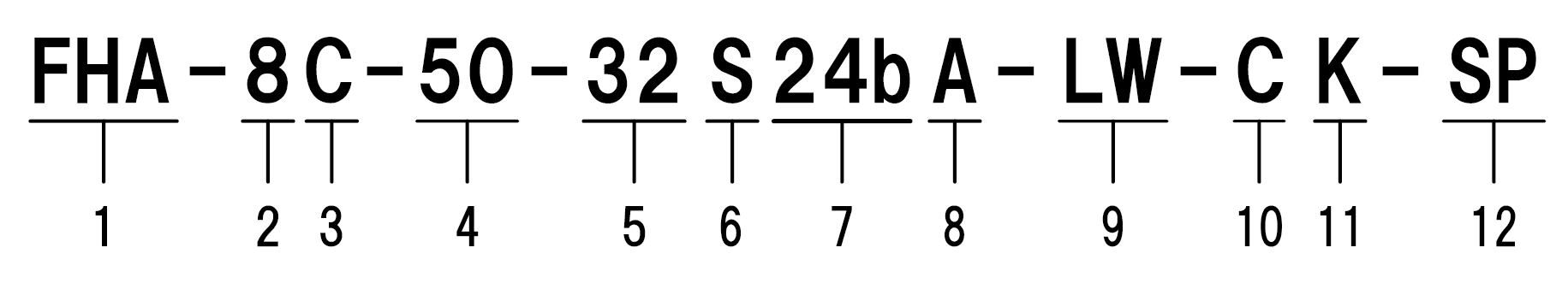

型式

  1. 機種名 : AC サーボアクチュエータ FHA-Cmini シリーズ
  2. 型番 : 8, 11, 14
  3. バージョン記号 : C
  4. ハーモニックドライブ®減速比 : 50, 100
  5. エンコーダタイプ :
    • 32 = A-format® （※） 準拠　　伝送速度：4Mbps、1 対1 接続
      • ※：「A-format」は、株式会社ニコンの登録商標です。
  6. エンコーダ方式 :
    • S = 多回転アブソリュート方式（外部バッテリバックアップ方式）
  7. エンコーダ分解能 :
    • 24b = 24bit アブソリュートエンコーダ 16777216 パルス/回転
  8. 入力電源電圧 :
    • Ａ = AC100V
    • G = AC200V
  9. 製品仕様 :
    • LW = 軽量仕様
  10. コネクタ仕様 :
    • C = 標準コネクタ付
  11. ケーブル引出方向 :
    • 無記入 = 標準　縦方向
    • K = 後方向
    • Y = 横方向（反対）
      • ケーブル引出方向については技術資料をご参照ください
  12. 特殊仕様 :
    • 無記入 = 標準品
    • SP = 特殊仕様

カタログ

カタログデータの印刷・ダウンロードには、会員登録が必要です。

会員登録はこちら

カタログ シリーズ名 カタログ名 日本語 英語 繁体字
FHA-C mini シリーズ LWタイプ+ パナソニック（株） MINAS A6N/A6B/A6S 新製品ニュース Vol.56
PDF
2604-0R
FHA-C mini シリーズ LWタイプ+三菱ACサーボ MELSERVO-J5 新製品ニュース Vol.55
PDF
2604-0R
HA-900Aシリーズ 新製品ニュース vol.50
PDF
2503-0R
PDF
2503-0R
FHA-C miniシリーズ LWタイプ 新製品ニュース vol.48
PDF
2603-0R
PDF
2603-0R

カタログ一覧へ

技術資料・ソフトウェア

技術資料データの印刷・ダウンロードには、会員登録が必要です。

会員登録はこちら

区分 型式/シリーズ 資料名／ソフト名 詳細 日本語
技術資料 FHA-C mini シリーズ LWタイプ ACサーボアクチュエータ 技術資料
PDF
2604-0R

技術資料一覧へ

関連製品

FHA-C miniシリーズ　ACサーボアクチュエータ　/　小型・中空軸・扁平タイプ
FHA-C mini シリーズは、他に類のない薄型でコンパクトなACサーボアクチュエータです。形状で、さらに中空穴構造です。 小型ながらも高トルク・高位置決め精度な動作が可能です。
