HA-800Aシリーズ　サーボドライバ　/　ACサーボドライバ用　I/O入出力タイプ

特長

・位置・速度・トルク制御タイプ
・I/O入出力タイプ
・位置決め時間を1/2に短縮（従来機種と比較）
・オートチューニング機能を追加
・体積比約30%小型化

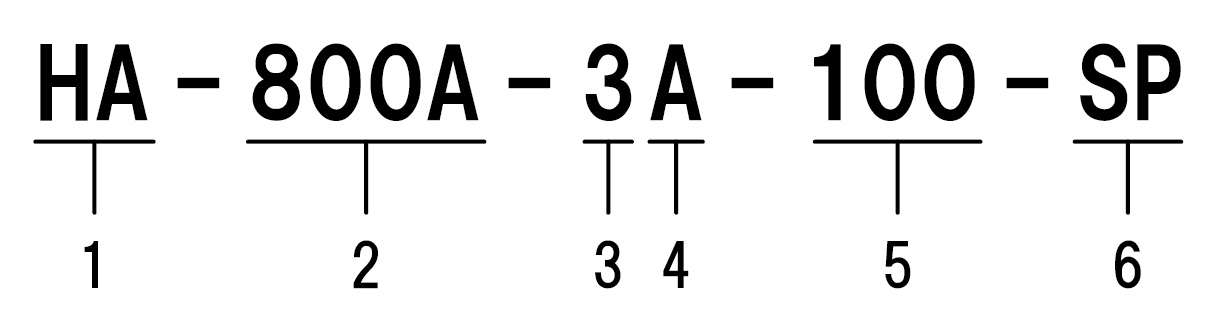

型式

  1. 機種名 : ACサーボドライバ　HAシリーズ
  2. シリーズ名 : 800A = I/O指令　タイプ
  3. 定格出力電流 :
    • 1 = 1.5A
    • 3 = 3A
    • 6 = 6A
    • 24 = 24A
  4. 対応エンコーダ :
    • A = 13bitアブソリュートエンコーダ
    • B = 14本線インクリメンタルエンコーダ
    • C = 4本省線インクリメンタルエンコーダ
    • D = 17bitアブソリュートエンコーダ
    • E = 17bitインクリメンタルエンコーダ
  5. 入力電源電圧 :
    • 100 = AC100V
    • 200 = AC200V
  6. 特殊仕様 :
    • 無記入 = 標準品
    • SP = 特殊仕様

カタログ

カタログデータの印刷・ダウンロードには、会員登録が必要です。

会員登録はこちら

カタログ シリーズ名 カタログ名 日本語 英語 繁体字
--- HA-800Aシリーズ　サーボドライバ メカトロニクス製品総合カタログ
PDF
2301-26R
HA-800Aシリーズ　クイックスタートガイド 100V/200V電源用　ACサーボドライバ　クイックスタートガイド
PDF
2110-4R

カタログ一覧へ

技術資料・ソフトウェア

技術資料データの印刷・ダウンロードには、会員登録が必要です。

会員登録はこちら

区分 型式/シリーズ 資料名／ソフト名 詳細 日本語
技術資料 HA-800Aシリーズ ACサーボドライバ クイックスタートガイド
PDF
2110-4R
技術資料 HA-800A シリーズ ACサーボドライバ 技術資料 SHA、FHA-Cmini、FHA-C、RSF/RKF、HMAシリーズ対応
PDF
2302-20R
技術資料 HA-800シリーズ アブソリュートエンコーダ対応　バックアップ用バッテリ取り付け方法（HA-800*-*A/D）
PDF
技術資料 HA-800用 HA-800用 サーボパラメータ設定ソフトウェア PSF-800 Ver. 1.23 取扱説明書
PDF
1012-3R
ソフトウェア HA-800シリーズ サーボパラメータ設定ソフトウェア PSF-800 Ver. 2.00 ※対応OS：Windows ®10、Windows ®XP、Windows Vista ®、Windows ®7 ※対応OS：Windows ®10、Windows ®XP、Windows Vista ®、Windows ®7
PSF-800起動時にエラーが発生する場合、下のソフトをインストールしてください。
PSF-800用 ランタイムライブラリダウンロードページ 		Download

技術資料一覧へ
