HPG-U1シリーズ　ギヤヘッド　遊星減速機　/　入力軸ユニッタイプ

特長

高精度・高剛性を特長とする遊星減速機ハーモニックプラネタリ®の入力軸付ユニットです

※ ギヤヘッド選定ツールからモータマッチングの確認ができます
詳細はこちら

※ 製品画像は参考です

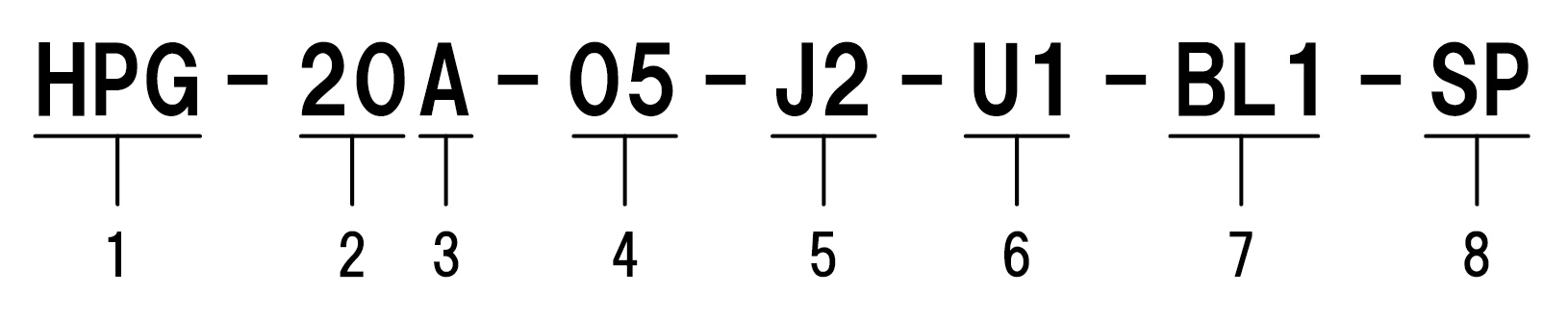

型式

機種名 : HPGシリーズ
型番 : 11, 14, 20, 32, 50, 65
バージョン記号
減速比 :
- 型番11 = 5, 9, 21, 37, 45
- 型番14 = 3, 5, 11, 15, 21, 33, 45
- 型番20 = 3, 5, 11, 15, 21, 33, 45
- 型番32 = 3, 5, 11, 15, 21, 33, 45
- 型番50 = 3, 5, 11, 15, 21, 33, 45
- 型番65 = 4, 5, 12, 15, 20, 25, 40, 50
出力軸形状 :
- F0 = フランジ出力
- J2 = ストレート軸（キーなし）（11番はJ20）（型番65の軸出力は特殊対応となります）
- J6 = ストレート軸（キー・センタータップ付）（11番はJ60) （型番65の軸出力は特殊対応となります）
入力側の形状記号 :
- U1 = 入力側軸タイプ（キー付）
付加コード :
- BL1 = バックラッシ1分以下,特殊仕様（型番14～65）
- NR6 = 静音仕様、バックラッシ6分以下（型番14～50）
特殊仕様 :
- 無記入 = 標準品
- SP = 特殊仕様

カタログ

カタログデータの印刷・ダウンロードには、会員登録が必要です。

会員登録はこちら

カタログ	シリーズ名	カタログ名	日本語	英語	繁体字
	--- HPGシリーズ　入力軸タイプ	サーボモータ用高性能ギヤヘッドシリーズ	PDF 2403-16R

カタログ一覧へ
